产品概述

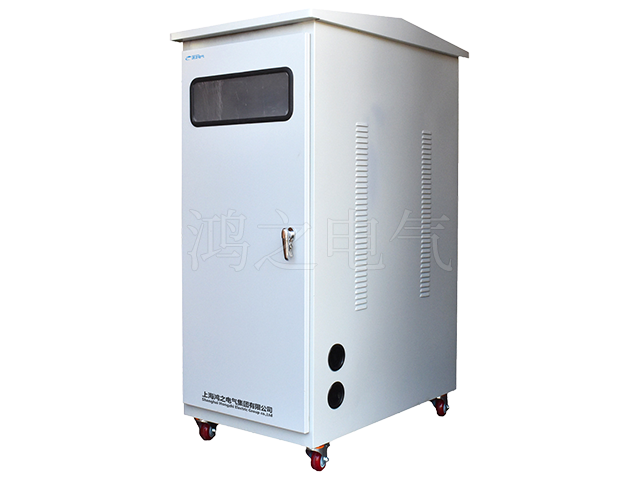

柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品，外观、重量、体积、效率、波形、操作、安装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。
调压器通过改变电刷与柱状绕组磨光表面的接触位位置，以改变一、二次绕组的匝数比，最终达到调主目的的调压器称柱式调压器。柱式电动调压器为上海鸿之电气大型接触式电动调压器，是感应式调压器的换用产品。外观、重量、体积、效率、波形、操作、按装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。
TESGCZ型系列单相柱式电动调压器技术数据上海鸿之电气产品说明：
柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品，外观、重量、体积、效率、波形、操作、安装维护都优于相同功率的上海鸿之电气感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。
主要用途：
TESGZ/TEDGZ系列型平碳接触式和滚轮式调压器，主要作可调交流电源配套于印染、化纤机械或其他可调电源场所的电气传动设备中上海鸿之电气，如在调压器的后面接整流装置，可给出可调直流电源供直流电动机调速之用。
二、使用条件：
1、安装地点：海拔高度不超过1000米。
2、环境温度：一5℃－十40℃
3、环境湿度：最高温度为方便用户40℃时，相对湿度不超过50％，在较低温度20℃以下时相对湿度不超过90％。
结构特点
1、三相自耦式
2、铁芯结构：三相柱式
3、线圈结构：线圈分为公用统组及串联，串联绕组为输入绕组，装置在内层，公共绕组为调压绕组，装置在外层。
4、输出电压调节由伺服电动机，经变速机构带动滚轮电刷组，沿外层线圈表面上、下滑动，进行电压调节上海鸿之电气。
5、在调压器侧面配置的L×19-131行程开关上、下各一只，作为调压器本体的极限保护。若TYDZ型在调压器顶部配
置的顺序控制器，由变速机构带动，内配置7套L×W5-11G2行程开关，供上、下限位和工艺限位，用户自由选择上海鸿之电气。
规格和尺寸
|
型号 |
容量 |
相数 |
频率 |
输入电压 |
输出电压 |
输出电流 |
|
TEDGZ-50 |
50 |
单相 |
50H60Hz |
220 |
0-250 |
200 |
|
380 |
0-420 |
119 |
|
0-650 |
77 |
|
TEDGZ-75 |
75 |
220 |
0-250 |
300 |
|
380 |
0-420 |
178 |
|
0-650 |
115 |
|
TEDGZ-100 |
100 |
380 |
0-420 |
238 |
|
0-650 |
154 |
|
TEDGZ-150 |
150 |
380 |
0-420 |
357 |
|
0-650 |
230 |
|
TEDGZ-180 |
180 |
380 |
0-420 |
428 |
|
0-650 |
277 |
|
TEDGZ-225 |
225 |
380 |
0-420 |
535 |
|
0-650 |
346 |
|
TEDGZ-250 |
250 |
380 |
0-420 |
595 |
|
0-650 |
384 |
|
TEDGZ-315 |
315 |
380 |
0-420 |
750 |
|
0-650 |
484 |
|
TEDGZ-400 |
400 |
380 |
0-420 |
952 |
|
0-650 |
615 |
|
TEDGZ-500 |
500 |
380 |
0-420 |
1190 |
|
0-650 |
769 |
|
＞500KVA联系我们；输入电压和输出电压 以用户实际要求为准，该产品为定做类，定货提供要求。电话：021-33731732 |
|
型号规格 |
额定容量（KVA） |
输入电压（V） |
输出电压（V） |
输出电流（A） |
产品外形尺寸 |
重量（kg） |
|
W×L×H（cm） |
|
TESGZ-60 |
60 |
380V
400V |
0～420 |
82 |
70×60×150 |
300 |
|
0～650 |
53 |
|
TESGZ-100 |
100 |
0～420 |
137 |
70×60×150 |
520 |
|
0～650 |
89 |
|
TESGZ-150 |
150 |
0～420 |
206 |
90×70×180 |
650 |
|
0～650 |
133 |
|
TESGZ-200 |
200 |
0～420 |
275 |
90×70×180 |
720 |
|
0～650 |
178 |
|
TESGZ-250 |
250 |
0～420 |
344 |
90×100×180 |
850 |
|
0～650 |
222 |
|
TESGZ-300 |
300 |
0～420 |
412 |
90×100×180 |
1200 |
|
0～650 |
266 |
|
TESGZ-360 |
360 |
0～420 |
495 |
100×130×200 |
1500 |
|
0～650 |
320 |
|
TESGZ-420 |
420 |
0～420 |
577 |
100×130×200 |
2000 |
|
0～650 |
373 |
|
TESGZ-500 |
500 |
0～420 |
687 |
100×130×200 |
2600 |
|
0～650 |
444 |
|
输入电压和输出电压 以用户实际要求为准，该产品为定做类，定货提供要求。电话：021-33731732 |
