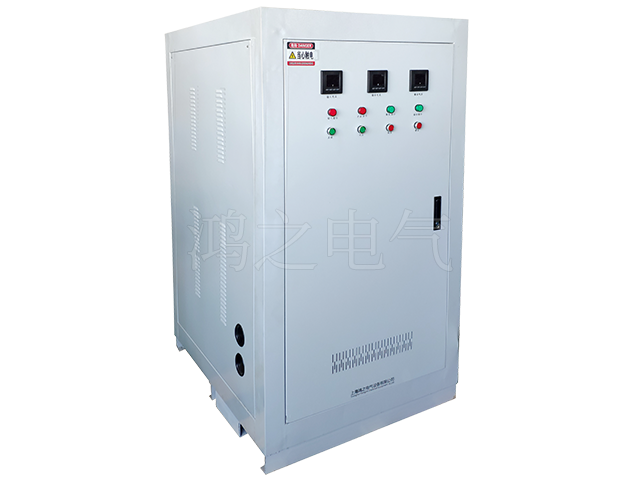

柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品，外观、重量、体积、效率、波形、操作、安装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。
调压器通过改变电刷与柱状绕组磨光表面的接触位位置，以改变一、二次绕组的匝数比，最终达到调主目的的调压器称柱式调压器。柱式电动调压器为上海鸿之电气大型接触式电动调压器，是感应式调压器的换用产品。外观、重量、体积、效率、波形、操作、按装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。
TESGCZ型系列单相柱式电动调压器技术数据上海鸿之电气产品说明：
　　柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品，外观、重量、体积、效率、波形、操作、安装维护都优于相同功率的上海鸿之电气感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。

一、主要用途：
     TESGZ/TEDGZ系列型平碳接触式和滚轮式调压器，主要作可调交流电源配套于印染、化纤机械或其他可调电源场所的电气传动设备中上海鸿之电气，如在调压器的后面接整流装置，可给出可调直流电源供直流电动机调速之用。
二、使用条件：
     1、安装地点：海拔高度不超过1000米。
     2、环境温度：一5℃－十40℃
     3、环境湿度：最高温度为方便用户40℃时，相对湿度不超过50％，在较低温度20℃以下时相对湿度不超过90％。
三、结构特点：
     1、三相自耦式
     2、铁芯结构：三相柱式
     3、线圈结构：线圈分为公用统组及串联，串联绕组为输入绕组，装置在内层，公共绕组为调压绕组，装置在外层。
     4、输出电压调节由伺服电动机，经变速机构带动滚轮电刷组，沿外层线圈表面上、下滑动，进行电压调节上海鸿之电气。
     5、在调压器侧面配置的L×19-131行程开关上、下各一只，作为调压器本体的极限保护。若TYDZ型在调压器顶部配
           置的顺序控制器，由变速机构带动，内配置7套L×W5-11G2行程开关，供上、下限位和工艺限位，用户自由选择上海鸿之电气。



型号规格	额定容量（KVA）	输入电压（V）	输出电压（V）	输出电流（A）	产品外形尺寸	重量（kg）
					W×L×H（cm）
TESGZ-60	60	380V	0～420	82	70×60×150	300
			0～650	53
TESGZ-100	100		0～420	137	70×60×150	520
			0～650	89
TESGZ-150	150		0～420	206	90×70×180	650
			0～650	133
TESGZ-200	200		0～420	275	90×70×180	720
			0～650	178
TESGZ-250	250		0～420	344	90×100×180	850
			0～650	222
TESGZ-300	300		0～420	412	90×100×180	1200
			0～650	266
TESGZ-360	360		0～420	495	100×130×200	1500
			0～650	320
TESGZ-420	420		0～420	577	100×130×200	2000
			0～650	373
TESGZ-500	500		0～420	687	100×130×200	2600
			0～650	444


产品说明：
、主要用途：
     TESGZ/TEDGZ系列型平碳接触式和滚轮式上海鸿之电气调压器，主要作可调交流电源配套于印染、化纤机械或其他可调电源场所的电气传动设备中上海鸿之电气，如在调压器的后面接整流装置，可给出可调直流电源供直流电动机调速之用。
二、使用条件：
     1、安装地点：海拔高度不超过1000米。
     2、环境温度：一5℃－十40℃
     3、环境湿度：最高温度为方便用户40℃时，相对湿度不超过50％，在较低温度20℃以下时相对湿度不超过90％。
三、结构特点：
     1、三相自耦式
     2、铁芯结构：三相柱式
     3、线圈结构：线圈分为公用统组及串联，串联绕组为输入绕组，装置在内层，公共绕组为调压绕组，装置在外层上海鸿之电气。
     4、输出电压调节由伺服电动机，经变速机构带动滚轮电刷组，沿外层线圈表面上、下滑动，进行电压调节。
     5、在调压器侧面配置的L×19-131行程开关上、下各一只，作为调压器本体的极限保护。若TYDZ型在调压器顶部配
置的顺序控制器，由变速机构带动，内配置7套L×W5-11G2行程开关，供上、下限位和工艺限位，用户自由选择。
经过技术革新，我们的调压器可以通过多种方式来进行控制，例如0-10V、0-20ml、RS485通信、EC11编码器、开关按钮等上海鸿之电气
单相油浸式柱式电动调压器技术数据：

型号	规格（KVA）	输入电压（V）	输出电压（V）	输出电流（A）	外 形 尺 寸	重量（kg）
					（cm）
TEDJZ	100	380	0-650	153	1060*1060*1500	1100
	150		0-420	238	1060*1300*1500	2200
			0-3300	30	1500*1580*1500	3000
		10000	0-650	230	1500*1580*1500	3000
			0-3300	45	1500*1580*1500	3000
	200	380	0-650	307	1060*1300*1500	2500
			0-3300	60	1500*1580*1500	3200
		10000	0-650	307	1500*1580*1500	3200
			0-3300	60	1500*1580*1500	3200
			0-6600	30	1500*1580*1500	3200
			0-650	307	1500*1580*1500	3200
	250	380	0-650	384.6	1500*1580*1500	2800
			0-3300	75	1500*1580*1500	3500
		1000	0-3300	75	1500*1580*1500	3500
	300	380	0-650	461	1650*1600*1600	3400
			0-3300	90.7	1650*1600*1600	4100
		10000	0-3300	90.7	1650*1600*1600	4100
	400	380	0-650	615	1650*1600*1600	3800
			0-3300	121	1650*1600*1600	5200
		10000	0-3300	121	1680*1600*1600	5200
	500	380	0-650	769	1650*1600*1600	4000
			0-3300	151	1680*1600*1600	6300
		10000	0-3300	151	1680*1600*1600	6200
	750	6000	0-3300	227	1700*1700*1600	7500
			0-6300	119	1700*1700*1600	7500
		10000	0-3300	227	1700*1700*1600	7500
			0-6300	119	1700*1700*1600	7500
			0-10.5KV	71	1700*1700*1600	7500
	1000	10KV	0-3300	303	1900*1600*1600	11000
			6.3KV	158	1900*1600*1600	11000
			0-10.5KV	95	1900*1600*1600	11000
